Tiristori di potenza Serie500

	« Precedente		Successiva »

Descrizione
Sistema a scr controllato da microprocessore per la regolazione proporzionale della potenza elettrica su carichi resistivi o induttivi monofase.

Modelli
501SSC controllo proporzionale
511SSC controllo proporzionale ventilato

Campi d’impiego
• Carichi induttivi in genere quali trasformatori, bobine, ecc.
• Forni con riscaldatori a forte coefficiente di temperatura, con elementi superkanthal, grafite, infrarossi corti, ecc.
• Carichi variabili nel tempo quali resistenze al carburo di silicio,
• Commutatori di potenze elettriche, regolazione luce,
• Macchine per la sinterizzazione di materiali extraduri,
• Forni industriali per tempra o ricottura metalli,
• Forni di brasatura a tunnel ed a campana,
• Crogiuoli di fusione,
• Essiccatoi per ceramiche e materiali edili,
• Impianti per la polimerizzazione di fibre ottiche,
• Celle climatiche per burn-in,
• Impianti di preriscaldamento a raggi infrarossi,
• Forni per fusione e lavorazione vetro,
• Presse per estrusione,
• Macchine, forni e crogioli per l’industria orafa,
• Macchine per l’imballaggio ed il confezionamento.

Normative
Marcatura CE in conformità a:
• Direttive 89/336/CEE e 93/68/CEE;
• Direttiva 73/23/CEE;
• Normative : EN50081-2 e EN50082-2.

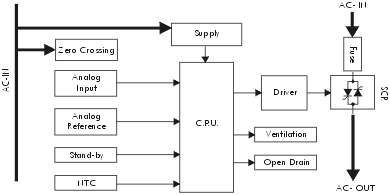

Schema di funzionamento
schema gruppo statico per il controllo statico e proporzionale della potenza elettrica su carichi resistivi trifase

schema gruppo statico per il controllo statico e proporzionale della potenza elettrica su carichi resistivi trifase

Caratteristiche Tecniche

Alimentazione:	110 Vac , 230 Vac; 400 Vac
Modi di funzionamento:	Treno d'impulsi, angolo di fase, misto
Controllo rampa:	Programmabile
Feedback:	Opzionale
Abilitazione:	Optoisolata da 8 a 32 Vdc
Controllo di tensione:	0 .. 5 Vdc, 0 .. 10 Vdc
Controllo di corrente:	0 .. 20 mA, 4 .. 20 mA
Uscite disponibili:	+10 Vdc per controllo con potenziometro esterno
Allarmi:	a mezzo LED e con uscite Open-collector
Protezione elettrica:	con snubbers e varistori, fusibili extrarapidi
Protezione termica:	con PTC interno
Regolazioni possibili:	Valore max soglia di modulazione (max power)
Frequenza:	50/60 Hz (selezionabile)
Potenze disponibili:	20 .. 110 A effettivi
Fissaggio:	Vite / guida DIN
Temperatura di funzionamento:	da 0 °C a 50 °C
Ventilazione (511SSC):	Termostatata
Max corrente sul carico:	110 A
Dimensioni (p x l x h): 501SSC 511SSC	160 x 80 x (160/200) mm 160 x 80 x (190/230) mm
Peso:	2.4 Kg
