Tiristori di potenza Serie701

	« Precedente		Successiva »

Descrizione
Sistema a scr controllati da microprocessore per la commutazione statica on/off e la regolazione proporzionale della potenza elettrica su carichi resistivi o induttivi monofase.

Modelli
701SSC controllo proporzionale
701SSR controllo on/off
711SSC controllo proporzionale ventilato
711SSR controllo on/off ventilato

Campi d’impiego
• Carichi induttivi in genere quali trasformatori, bobine, ecc.
• Forni con riscaldatori a forte coefficiente di temperatura, con elementi superkanthal, grafite, infrarossi corti, ecc.
• Carichi variabili nel tempo quali resistenze al carburo di silicio,
• Commutatori di potenze elettriche, regolazione luce,
• Macchine per la sinterizzazione di materiali extraduri,
• Forni industriali per tempra o ricottura metalli,
• Forni di brasatura a tunnel ed a campana,
• Crogiuoli di fusione,
• Essiccatoi per ceramiche e materiali edili,
• Impianti per la polimerizzazione di fibre ottiche,
• Celle climatiche per burn-in,
• Impianti di preriscaldamento a raggi infrarossi,
• Forni per fusione e lavorazione vetro,
• Presse per estrusione,
• Macchine, forni e crogioli per l’industria orafa,
• Macchine per l’imballaggio ed il confezionamento.

Normative
Marcatura CE in conformità a:
• Direttive 89/336/CEE e 93/68/CEE;
• Direttiva 73/23/CEE;
• Normative : EN50081-2 e EN50082-2.

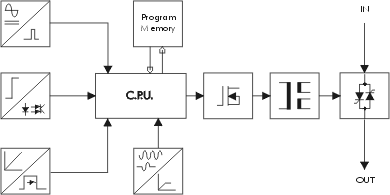

Schema di funzionamento
schema gruppo statico per il controllo statico e proporzionale della potenza elettrica su carichi resistivi trifase

schema gruppo statico per il controllo statico e proporzionale della potenza elettrica su carichi resistivi trifase

Caratteristiche Tecniche

Alimentazione:	230 Vac, 400 Vac
Modi di funzionamento:	treno d'impulsi (a periodo intero zero-crossing), angolo di fase (con controllo digitale)
Abilitazione:	optoisolata da 8 a 32 Vdc
Tipo di comando:	analogico in Tensione (0 .. 5 Vdc, 0 .. 10 Vdc) analogico in Corrente (0 .. 20 mA, 4 .. 20 mA) digitale in current-loop
Max corrente sul carico: 701SSC/SSR 711SSC/SSR	120 A 400 A
Tensione sul carico:	da 24 a 500 Vac
Frequenza:	50 Hz
Uscite disponibili:	+10 Vdc per controllo con potenziometro esterno
Controllo rampa:	tempo di accensione e spegnimento programmabile
Regolazioni possibili:	valore max soglia di modulazione (max power)
Allarmi:	a mezzo LED
Allarmi segnalati con diodi LED:	mancanza di alimentazione, sovratemperatura
Diagnostica:	a mezzo diodi LED
Ventilazione:	continua 711SSC - 711SSR
Protezione elettrica:	con snubbers e varistori, fusibili extrarapidi
Protezione termica:	termostato di sicurezza
Fissaggio:	vite
Temperatura di funzionamento:	da 0 °C a 50 °C
Dimensioni (p x l x h):	125 x 225 x (250/280) mm
Peso:	6.5 Kg
