Tiristori di potenza Serie403

	« Precedente		Successiva »

Descrizione
Sistema ad scr controllato da microprocessore per la commutazione statica on/off e la regolazione proporzionale della potenza elettrica su carichi resistivi trifase.

Modelli
403SSC controllo proporzionale
403SSR controllo on/off
413SSC controllo proporzionale ventilato
413SSR controllo on/off ventilato

Campi d’impiego
• Forni industriali per tempra o ricottura metalli,
• Forni di brasatura a tunnel ed a campana,
• Crogiuoli di fusione,
• Essiccatoi per ceramiche e materiali edili,
• Impianti per la polimerizzazione di fibre ottiche,
• Celle climatiche per burn-in,
• Impianti di preriscaldamento a raggi infrarossi,
• Forni per fusione e lavorazione vetro,
• Presse per estrusione,
• Macchine, forni e crogioli per l’industria orafa,
• Macchine per l’imballaggio ed il confezionamento.

Normative
Marcatura CE in conformità a:
• Direttive 89/336/CEE e 93/68/CEE;
• Direttiva 73/23/CEE;
• Normative : EN50081-2 e EN50082-2.

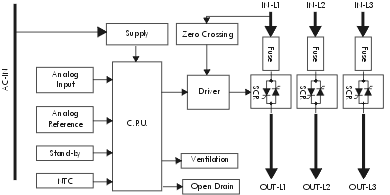

Schema di funzionamento
schema gruppo statico per il controllo statico e proporzionale della potenza elettrica su carichi resistivi trifase

schema gruppo statico per il controllo statico e proporzionale della potenza elettrica su carichi resistivi trifase

Caratteristiche Tecniche

Alimentazione:	110 Vac , 230 Vac; 400 Vac
Modi di funzionamento: Mod. 403SSC-413SSC Mod. 403SSR-413SSR	Treno d'impulsi (controllo proporzionale) Zero crossing (controllo on/off)
Collegamento dei carichi:	stella con neutro al centro (4 fili) triangolo chiuso (3 fili)
Abilitazione:	Optoisolata da 8 a 32 Vdc
Controllo di tensione:	0 .. 5 Vdc, 0 .. 10 Vdc
Controllo di corrente:	0 .. 20 mA, 4 .. 20 mA
Uscite disponibili:	+10 Vdc per controllo con potenziometro esterno
Allarmi segnalati con diodi LED:	Mancanza di alimentazione, abilitazione, sovratemperatura
Protezione elettrica:	con snubbers e varistori, fusibili extrarapidi
Protezione termica:	con PTC interno
Regolazioni possibili:	Valore max soglia di modulazione (max power)
Frequenza:	50/60 Hz autotuning
Potenze disponibili:	20 .. 40 A effettivi
Fissaggio:	Vite / guida DIN
Temperatura di funzionamento:	da 0 °C a 50 °C
Max corrente sul carico: 403SSC-403SSR 413SSC-413SSR	30 A 40 A
Dimensioni (p x l x h):	160 x 160 x (200/230) mm
Peso:	2.2 Kg
