Tiristori di potenza Serie401

	« Precedente		Successiva »

Descrizione
Sistema a scr controllato da microprocessore per la commutazione statica on/off e la regolazione proporzionale della potenza elettrica su carichi resistivi monofase.

Modelli
401SSC controllo proporzionale
401SSR controllo on/off
411SSC controllo proporzionale ventilato
411SSR controllo on/off ventilato

Campi d’impiego
• Forni industriali per tempra o ricottura metalli,
• Forni di brasatura a tunnel ed a campana,
• Crogiuoli di fusione,
• Essiccatoi per ceramiche e materiali edili,
• Impianti per la polimerizzazione di fibre ottiche,
• Celle climatiche per burn-in,
• Impianti di preriscaldamento a raggi infrarossi,
• Forni per fusione e lavorazione vetro,
• Presse per estrusione,
• Macchine, forni e crogioli per l’industria orafa,
• Macchine per l’imballaggio ed il confezionamento.

Normative
Marcatura CE in conformità a:
• Direttive 89/336/CEE e 93/68/CEE;
• Direttiva 73/23/CEE;
• Normative : EN50081-2 e EN50082-2.

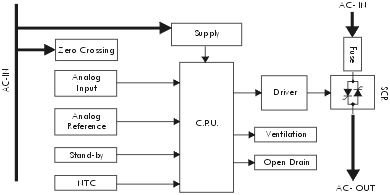

Schema di funzionamento
schema gruppo statico per il controllo statico e proporzionale della potenza elettrica su carichi resistivi trifase

schema gruppo statico per il controllo statico e proporzionale della potenza elettrica su carichi resistivi trifase

Caratteristiche Tecniche

Alimentazione:	110 Vac , 230 Vac; 400 Vac.
Modi di funzionamento: Mod. 401SSC-411SSC Mod. 401SSR-411SSR	Treno d'impulsi (controllo proporzionale). Zero crossing (controllo on/off).
Abilitazione:	Optoisolata da 8 a 32 Vdc.
Controllo di tensione:	0 .. 5 Vdc, 0 .. 10 Vdc.
Controllo di corrente:	0 .. 20 mA; 4 .. 20 mA.
Uscite disponibili:	+10 Vdc per controllo con potenziometro esterno.
Allarmi segnalati con diodi LED:	Mancanza di alimentazione e sovratemperatura.
Protezione elettrica:	con snubbers e varistori, fusibili extrarapidi
Protezione termica:	con PTC interno (solo versione SSC)
Regolazioni possibili:	Valore max soglia di modulazione (max power).
Frequenza:	50/60 Hz autotuning.
Potenze disponibili:	20 .. 110 A effettivi.
Fissaggio:	Vite / guida DIN.
Temperatura di funzionamento:	da 0 °C a 50 °C.
Max corrente sul carico: 401SSC 401SSR 411SSR-411SSC	80 A. 90 A. 110 A.
Dimensioni (p x l x h): 401SSC- 411SSR 411SSC- 411SSR	160 x 80 x 160 mm 160 x 80 x 200 mm
Peso:	2.2 Kg.
